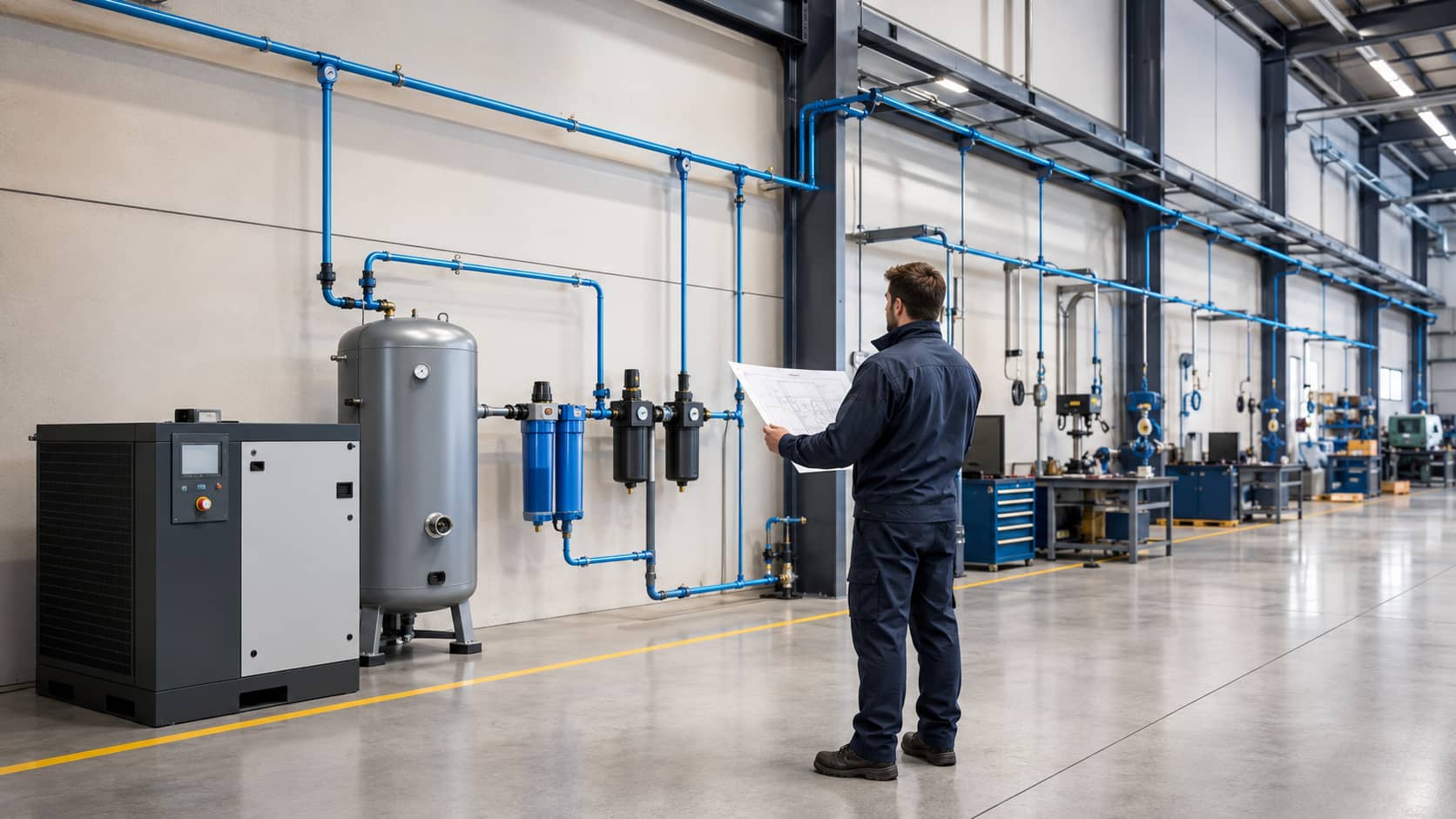

Instalacja sprężonego powietrza odpowiada za transport medium od sprężarki do maszyn, narzędzi pneumatycznych i stanowisk roboczych. Jej prawidłowe zaprojektowanie ma bezpośredni wpływ na stabilność ciśnienia, wydajność urządzeń, zużycie energii oraz koszty eksploatacji całego zakładu.
Nawet dobrze dobrany kompresor nie zapewni właściwych parametrów pracy, jeżeli instalacja pneumatyczna będzie miała zbyt małe średnice przewodów, liczne przewężenia, nieszczelne połączenia albo źle rozmieszczone punkty poboru. Częstym błędem jest kompensowanie strat przez podnoszenie ciśnienia na sprężarce. Takie rozwiązanie nie usuwa przyczyny problemu, a jedynie zwiększa zużycie energii.
Planowanie instalacji należy rozpocząć od analizy zapotrzebowania na powietrze. Trzeba określić nie tylko aktualne potrzeby, ale także możliwą rozbudowę zakładu. Późniejsze zwiększenie średnicy głównego rurociągu bywa znacznie droższe niż uwzględnienie odpowiedniego zapasu na etapie projektu.
Jak zaplanować instalację sprężonego powietrza?
Pierwszym krokiem jest przygotowanie listy wszystkich odbiorników. Mogą to być klucze udarowe, szlifierki, siłowniki, pistolety lakiernicze, maszyny pakujące, centra obróbcze, urządzenia przedmuchowe lub elementy automatyki.
Dla każdego odbiornika należy ustalić:
- wymagane ciśnienie robocze,
- zużycie powietrza,
- czas pracy,
- częstotliwość uruchamiania,
- dopuszczalny spadek ciśnienia,
- wymaganą jakość powietrza,
- możliwość jednoczesnej pracy z innymi urządzeniami.
Całkowite teoretyczne zapotrzebowanie można obliczyć ze wzoru:
Q = Q1 + Q2 + Q3 + ... + Qn
gdzie Q1, Q2 i kolejne wartości oznaczają zużycie powietrza przez poszczególne odbiorniki.
Proste dodanie wszystkich wartości zwykle nie daje jednak pełnego obrazu. Nie każde urządzenie pracuje bez przerwy i nie wszystkie odbiorniki są uruchamiane jednocześnie. Dlatego w obliczeniach uwzględnia się współczynnik jednoczesności oraz rezerwę na rozwój instalacji:
Qprojektowe = Qcałkowite × kj × kr
gdzie:
- Qprojektowe oznacza przepływ przyjmowany do projektu,
- Qcałkowite oznacza sumę zapotrzebowania odbiorników,
- kj oznacza współczynnik jednoczesności,
- kr oznacza współczynnik rezerwy.
Przykład - jeżeli urządzenia zużywają łącznie 2000 l/min, a przewidywana jednoczesność pracy wynosi 70 procent, bieżące zapotrzebowanie wyniesie:
2000 l/min × 0,7 = 1400 l/min
Po przyjęciu 20 procent rezerwy:
1400 l/min × 1,2 = 1680 l/min
Obliczenie jest punktem wyjścia. Ostateczny dobór powinien uwzględniać charakterystykę pracy zakładu, chwilowe skoki poboru, minimalne ciśnienie przy odbiornikach oraz rzeczywistą wydajność sprężarki.
Kolejnym zadaniem jest wykonanie planu hali lub warsztatu. Na rysunku należy zaznaczyć sprężarkownię, przebieg głównego rurociągu, wszystkie odgałęzienia, punkty poboru, zawory odcinające, filtry, osuszacz, zbiorniki oraz miejsca planowanej rozbudowy.
Sprężarkę trzeba ustawić w pomieszczeniu zapewniającym odpowiednią wentylację, dostęp serwisowy i możliwie czyste powietrze wlotowe. Należy również przewidzieć sposób odprowadzania ciepła, kondensatu oraz hałasu. Dokładne wymagania dotyczące wolnej przestrzeni wokół urządzenia i temperatury otoczenia określa producent konkretnego modelu.
Jak dobrać średnice rur i układ instalacji pneumatycznej?
Średnica rurociągu wpływa na prędkość przepływu oraz spadek ciśnienia. Zbyt mała rura powoduje duże opory, szczególnie przy wysokim przepływie i znacznej długości instalacji. Problem zwiększają kolana, trójniki, zawory, filtry, szybkozłącza i elastyczne przewody o małym przekroju.
Podczas doboru średnicy należy uwzględnić:
- maksymalny przepływ powietrza,
- ciśnienie robocze,
- długość instalacji,
- liczbę i rodzaj kształtek,
- dopuszczalny spadek ciśnienia,
- planowaną rozbudowę,
- chwilowe skoki zapotrzebowania.
Stała instalacja sprężonego powietrza powinna być projektowana tak, aby straty ciśnienia pomiędzy źródłem a najdalszym punktem poboru były możliwie małe. W materiałach projektowych producentów systemów pneumatycznych często przyjmuje się około 0,1 bar jako docelowy maksymalny spadek w głównej sieci dystrybucyjnej. Rzeczywisty limit trzeba jednak dobrać do wymagań odbiorników i całego układu.
Orientacyjny całkowity spadek można zapisać jako:
Δpcałkowite = Δprury + Δpkształtek + Δpfiltrów + Δpzaworów + Δppunktu poboru
Jeżeli przy narzędziu ciśnienie jest prawidłowe bez obciążenia, ale gwałtownie spada po jego uruchomieniu, przyczyną może być zbyt mała średnica przewodu, niedrożny filtr, niewydajne szybkozłącze albo zbyt duży przepływ w stosunku do możliwości instalacji.
W małych warsztatach spotyka się układ liniowy, w którym główny przewód kończy się przy ostatnim odbiorniku. Jest prosty, ale wraz ze wzrostem odległości może dochodzić do coraz większych spadków ciśnienia.
W większych obiektach korzystniejsza jest instalacja pierścieniowa. Główny rurociąg tworzy zamkniętą pętlę, dzięki czemu powietrze może docierać do odbiornika z dwóch stron. Rozwiązanie pomaga stabilizować ciśnienie i ułatwia zasilanie wielu stanowisk przy zmiennym poborze.
Główną magistralę najczęściej prowadzi się wysoko, a od niej wykonuje się pionowe odgałęzienia do stanowisk. Przy instalacji przesyłającej wilgotne powietrze trzeba uwzględnić spływ kondensatu. Odejścia do odbiorników warto wykonywać w sposób ograniczający przedostawanie się wody do punktów poboru, na przykład od górnej części magistrali. W najniższych miejscach należy przewidzieć separację i odprowadzanie kondensatu.
Przy projektowaniu warto ograniczyć:
- ostre zmiany kierunku,
- niepotrzebne kolana,
- długie elastyczne węże,
- przewężenia,
- nadmierną liczbę szybkozłączy,
- połączenia powodujące duże opory,
- odcinki zakończone bez przepływu,
- trudno dostępne miejsca kontroli.
Nie należy dobierać średnicy wyłącznie do króćca wyjściowego sprężarki. Króciec może mieć mniejszy wymiar niż średnica potrzebna do przesyłania powietrza na dużą odległość. Im dłuższa instalacja i większy przepływ, tym większego znaczenia nabiera prawidłowe wymiarowanie rur.
Sprawdź także wpis -> Wybieramy wąż spiralny do kompresora
Z czego wykonać instalację pneumatyczną i gdzie zamontować uzdatnianie?
Instalacja pneumatyczna może być wykonana między innymi z aluminium, stali nierdzewnej, stali ocynkowanej, miedzi lub tworzyw dopuszczonych do pracy ze sprężonym powietrzem. Materiał musi być przeznaczony do wymaganego ciśnienia i temperatury oraz zgodny z obowiązującymi wymaganiami technicznymi.
Nie należy używać przypadkowych rur z tworzywa, które nie są przeznaczone do instalacji sprężonego powietrza. Uszkodzenie materiału pracującego pod ciśnieniem może doprowadzić do gwałtownego rozerwania przewodu i rozrzucenia jego fragmentów.
W przemysłowych systemach często stosuje się rury aluminiowe. Mają gładką powierzchnię wewnętrzną, są odporne na korozję i umożliwiają stosunkowo łatwą rozbudowę. Stal nierdzewna sprawdza się w instalacjach o wysokich wymaganiach dotyczących trwałości i czystości. Stal ocynkowana może być rozwiązaniem ekonomicznym, ale montaż jest bardziej pracochłonny, a stan wewnętrznych powierzchni może z czasem wpływać na opory przepływu i jakość powietrza.
Materiał należy oceniać na podstawie:
- dopuszczalnego ciśnienia,
- zakresu temperatur,
- odporności na korozję,
- szczelności połączeń,
- czystości wymaganej przez proces,
- łatwości rozbudowy,
- czasu montażu,
- dostępności części,
- całkowitego kosztu eksploatacji.
Kolejnym elementem jest uzdatnianie powietrza. Po sprężeniu powietrze jest gorące, a podczas chłodzenia może wytrącać się z niego woda. W instalacji mogą również znajdować się cząstki stałe i olejowe aerozole. Zakres uzdatniania powinien wynikać z wymagań odbiorników.
Typowy układ może zawierać:
- chłodnicę końcową,
- separator wody,
- zbiornik sprężonego powietrza,
- osuszacz,
- filtr wstępny,
- filtr dokładny,
- filtr z węglem aktywnym,
- automatyczne spusty kondensatu,
- separator olej-woda.
Nie każda instalacja wymaga identycznego zestawu. Narzędzia warsztatowe, urządzenia lakiernicze, maszyny spożywcze i aparatura laboratoryjna mają inne wymagania dotyczące wilgoci, cząstek i oleju.
Osuszacz należy dobierać do maksymalnego przepływu, minimalnego ciśnienia roboczego oraz najwyższej spodziewanej temperatury powietrza na wlocie. Dobór wyłącznie według nominalnej wydajności sprężarki może być niewystarczający, jeżeli urządzenie pracuje w trudniejszych warunkach niż warunki referencyjne.
Filtrów nie powinno się dobierać zbyt małych. Wkład o niewystarczającej przepustowości może powodować znaczną stratę ciśnienia, szczególnie po zabrudzeniu. Przy filtrze warto zamontować wskaźnik różnicy ciśnień i zapewnić miejsce umożliwiające wymianę wkładu.
Zbiornik sprężonego powietrza pełni funkcję bufora. Pomaga pokrywać krótkotrwałe wzrosty zapotrzebowania, stabilizuje ciśnienie i ogranicza częstotliwość przełączania sprężarki. Jego pojemność powinna być obliczona na podstawie przepływu, sposobu sterowania sprężarką oraz charakteru poboru, a nie dobrana wyłącznie według mocy silnika.
Przed uruchomieniem instalacji należy wykonać checklistę:
- sprawdzić zgodność rur i złączy z ciśnieniem roboczym,
- zweryfikować średnice głównej magistrali i odgałęzień,
- oznaczyć kierunek przepływu,
- zamontować zawory odcinające dla poszczególnych stref,
- zapewnić dostęp do filtrów i spustów,
- sprawdzić sposób odprowadzania kondensatu,
- przeprowadzić próbę szczelności,
- zmierzyć ciśnienie przy sprężarce i najdalszym odbiorniku,
- wykonać pomiar podczas maksymalnego poboru,
- zapisać parametry początkowe do późniejszych porównań.
Po uruchomieniu instalację należy regularnie kontrolować. Nieszczelności często pojawiają się na szybkozłączach, przewodach elastycznych, zaworach, przyłączach maszyn i połączeniach gwintowanych. Sygnałem problemu może być częstsze uruchamianie sprężarki, spadek ciśnienia lub wzrost zużycia energii bez zwiększenia produkcji.
FAQ - najczęstsze pytania o instalację sprężonego powietrza
Jak zaplanować instalację sprężonego powietrza?
Najpierw należy obliczyć maksymalne zapotrzebowanie odbiorników, określić wymagane ciśnienie i przygotować plan ich rozmieszczenia. Następnie dobiera się układ rur, średnice, materiał, sposób uzdatniania, punkty poboru oraz system odprowadzania kondensatu.
Jaki układ instalacji pneumatycznej jest najlepszy?
W niewielkim warsztacie może wystarczyć układ liniowy. W większym zakładzie zwykle lepiej sprawdza się układ pierścieniowy, ponieważ powietrze dociera do odbiorników z dwóch kierunków. Ułatwia to utrzymanie stabilnego ciśnienia i późniejszą rozbudowę.
Jak dobrać średnicę rur do sprężonego powietrza?
Średnicę dobiera się na podstawie maksymalnego przepływu, ciśnienia, długości instalacji, liczby kształtek oraz dopuszczalnego spadku ciśnienia. Nie należy wybierać rur wyłącznie według średnicy przyłącza kompresora.
Ile może wynosić spadek ciśnienia?
W prawidłowo zaprojektowanej sieci straty powinny być jak najmniejsze. Jako cel projektowy dla stałej sieci dystrybucyjnej często przyjmuje się około 0,1 bar, ale dokładna wartość zależy od wymagań urządzeń oraz elementów uzdatniania.
Dlaczego ciśnienie spada po uruchomieniu narzędzia?
Przyczyną może być zbyt mała średnica przewodu, długi wąż, niedrożny filtr, niewydajne szybkozłącze, nieszczelność albo zbyt mała wydajność sprężarki. Ciśnienie należy mierzyć podczas rzeczywistego poboru, a nie tylko przy wyłączonych odbiornikach.
Czy instalacja sprężonego powietrza musi mieć spadek?
W instalacjach, w których może występować kondensat, przebieg rur powinien umożliwiać jego kontrolowane przemieszczanie do punktów spustowych. Dokładny sposób prowadzenia zależy od układu, zastosowanego osuszania i zaleceń producenta systemu rurowego.
Gdzie montować filtry i osuszacz?
Główne uzdatnianie montuje się zwykle w sprężarkowni lub na początku sieci, zgodnie z wymaganym układem technologicznym. Dodatkowe filtry i reduktory mogą być potrzebne przy konkretnych stanowiskach. Kolejność elementów powinna być zgodna z dokumentacją ich producentów.
Ile kosztuje instalacja pneumatyczna?
Koszt zależy od długości rurociągu, średnic, materiału, liczby punktów poboru, poziomu uzdatniania i trudności montażu. Do kosztu zakupu należy doliczyć przyszłe straty energii, serwis, wykrywanie nieszczelności oraz możliwość rozbudowy. Najtańszy materiał nie zawsze oznacza najniższy koszt całej eksploatacji.
Jak sprawdzić szczelność instalacji?
Podstawową metodą jest kontrola połączeń oraz obserwacja spadku ciśnienia przy wyłączonych odbiornikach. W większych zakładach stosuje się detektory ultradźwiękowe. Wykryte nieszczelności należy oznaczyć, usunąć i ponownie sprawdzić po naprawie.
Czy warto przewidzieć zapas wydajności?
Tak, ale powinien być uzasadniony planowaną rozbudową. Zbyt mały zapas utrudnia podłączanie nowych maszyn, natomiast nadmierne przewymiarowanie zwiększa koszt inwestycji. Rezerwę najlepiej ustalić na podstawie realnego planu rozwoju zakładu.
