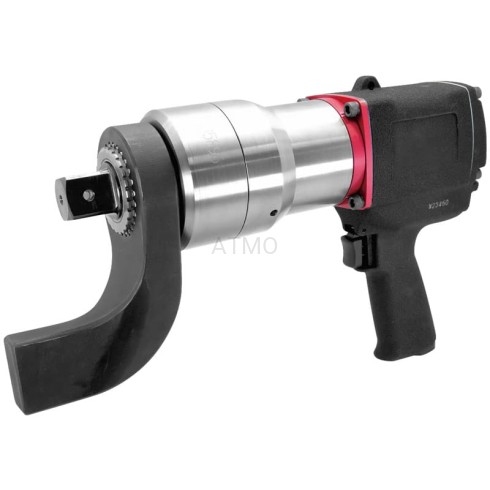

Pneumatyczny zakrętak dynamometryczny 1" 430-2800Nm
Opis
Pneumatyczny klucz dynamometryczny WS-T28 z wrzecionem kwadratowym 1" jest kompaktowym narzędziem pozwalającym na kontrolowany proces dokręcania połączeń śrubowych.
Klucz działa na zasadzie multiplikacji obrotów dzięki zamontowanym w narzędziu przekładniom planetarnym. Mechanizm multiplikujący napędzany kluczem pneumatycznym (bez udaru) z redukuje prędkość obrotową klucza pneumatycznego zwiększając proporcjonalnie siłę na wrzecionie kwadratowym.
Główną zaletą tego typu kluczy jest są ich niewielkie gabaryty, co pozwala na użytkowanie ich wszędzie tam, gdzie nie można użyć zwykłych, ręcznych kluczy dynamometrycznych.
W przypadku klucza WS-T28 najniższe obroty na wyjściu wynoszą 10,5 obrotu/min, co przy maksymalnym ciśnieniu roboczym 6.3 bara daje siłę 2800Nm.
Przykładowe zastosowania pneumatycznych kluczy dynamometrycznych:
- montaż konstrukcji elektrowni wiatrowych
- montaż konstrukcji mostowych
- skręcanie form odlewniczych
Uwaga: ramię reakcyjne dostępne jako opcja do zakupu oddzielnie.
Zależność między ciśnieniem powietrza a momentem siły:
| bar | Nm | bar | Nm | bar | Nm | bar | Nm | bar | Nm |
| 1.4 | 430 | 2.6 | 1050 | 3.8 | 1640 | 5.0 | 2125 | 6.2 | 2720 |
| 1.6 | 535 | 2.8 | 1140 | 4.0 | 1700 | 5.2 | 2215 | 6.4 | 2800 |
| 1.8 | 640 | 3.0 | 1230 | 4.2 | 1775 | 5.4 | 2305 | ||
| 2.0 | 740 | 3.2 | 1335 | 4.4 | 1850 | 5.6 | 2430 | ||
| 2.2 | 840 | 3.4 | 1440 | 4.6 | 1945 | 5.8 | 2560 | ||
| 2.4 | 935 | 3.6 | 1540 | 4.8 | 2035 | 6.0 | 2635 |
Pliki do pobrania:
Dane techniczne
| Ciśnienie pracy | 1.4-6.4bar |
| Wysokość | 255mm |
| Długość całkowita | 310mm |
| Średnica | 88mm |
| Zużycie powietrza | 800l/min. |
| Masa | 7,5kg |
